拼接大屏驅動板卡的特點和使用要求說明

作者: JOUEASY 編輯: JOUEASY 來源: 中億睿 瀏覽量: 發布日期: 2019.11.20
信息摘要:
拼接大屏驅動板卡上比較重要的集成電路是主控芯片(Sealer芯片)和微控制器(MCU)。拼接大屏驅動板卡的輸入接口通過連接線與計算機主板顯卡…


拼接大屏驅動板卡上比較重要的集成電路是主控芯片(Sealer芯片)和微控制器(MCU)。拼接大屏驅動板卡的輸入接口通過連接線與計算機主板顯卡主控芯片相連,輸出接口通過一條或者兩條信號傳輸排線與液晶面板相連。 簡單的說拼接大屏驅動板就相當于連接主機和顯示器的一個元件,主機通過驅動板輸入信息然后通過驅動板連接顯示器輸出。那么 拼接大屏驅動板卡有哪些特點和使用要求呢?今天,就跟隨中億睿小編來了開開視野吧!

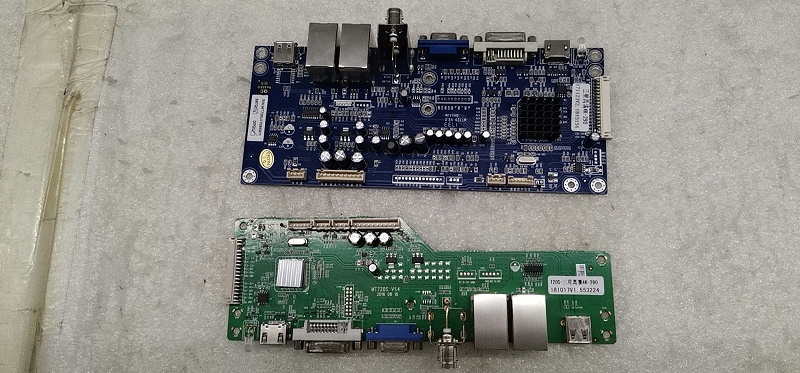

拼接驅動板卡


拼接大屏驅動板卡有哪些特點:

(1) 支持4K輸入,直接驅動全系列的大尺寸4K  60HZ液晶屏,可以實現點對點顯示,顯示畫面無壓縮拉伸,顯示效果更清晰逼真。
(2) 支持DP信號輸入。
(3) 輸入的信號支持90度、180度、270度翻轉,翻轉效果極佳。
(4) 支持機器碼(地址碼),行列地址眼見即所得,填入控制軟件即可,再也不用為計算二進制而煩惱。
(5) 信號自動檢測功能,當檢測到有信號輸入時,會自動切換到該信號源。
(6) 支持USB 升級軟件維護方便,不支持USB播放媒體文件。
(7) 支持HDMI1.4(3840×2160@30HZ)和HDMI2.0(3840×2160@60HZ)輸入。
(8) 支持開一路信號(信號可以支持達到4k)進行整屏的漫游、疊加(可選)。

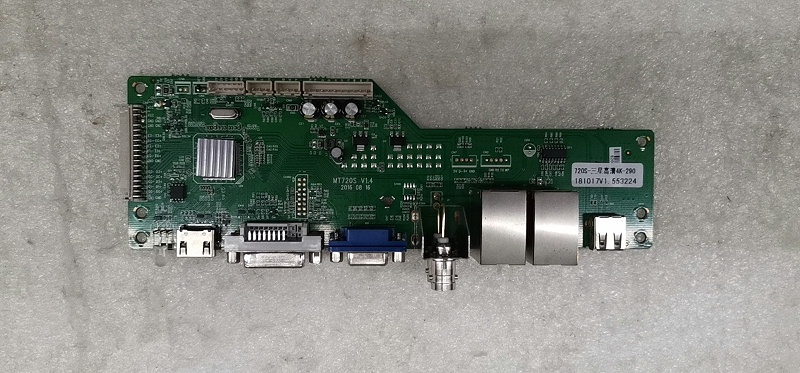

拼接驅動板卡
拼接大屏 驅動板卡使用要求:
* 相對濕度≤80%.
* 存儲溫度 -10~+60度.
* 使用溫度  0~+40度.
* 整機裝配和運輸過程中注意防靜電處理.
* 整機裝配時,可下裝或側裝,但不要使板子變形或扭曲,勿受重壓.
* 各端子孔的開孔不要過小,特別是HDMI端子開孔,以免安裝時整機變形導致擠壓端子.
* RGB  DVI插座的開孔推薦不要使用RGB  DVI插座上的螺絲固定在您的結構擋板上.
* 本板和配套的模塊板之間的連接線不可過長,否則可能會影響性能和圖像質量.
* 整機內部配線合理,各連接線盡可能不要直接從PCB板上穿越,特別是從主芯片上方穿越,以免影響整機EMC的性能.
* 為了整機達到更好的EMC效果,建議主板和屏之間連接的LVDS雙絞緊密,盡可能采取屏蔽線,有條件的在靠近板端的線上穿上磁環.
* 主板的HDMI和HDCP都已經通過相關認證,但只是內部標準測試認證,如果您需要合法使用HEMI和HDCP功能,請自行到相關協會申請成為會員.
* 本產品在板卡和外包裝上都有ROHS標識,符合ROHS標準。
