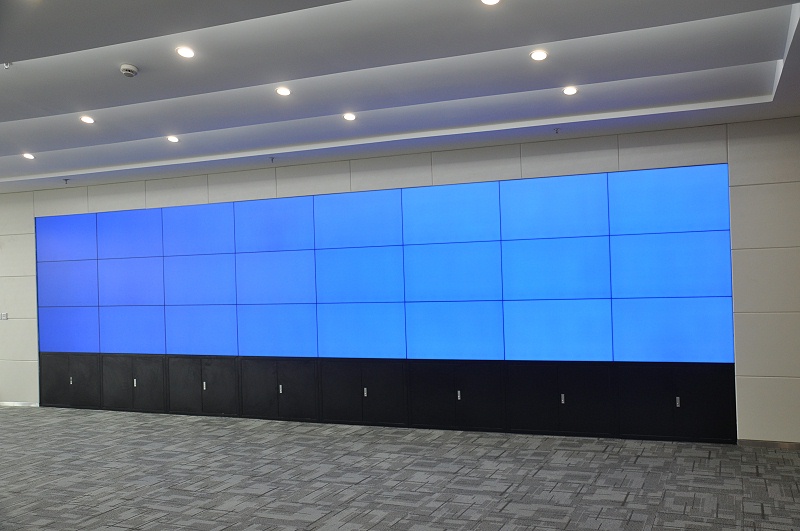

大屏幕拼接系統是由單套液晶顯示單元組合拼接而成的高亮度、高分辨率、色彩還原準確的電視墻； 其應用領域隨著數字化時代的來臨越來越廣泛，當前應用較多的是監控、集中調度和通信系統，應用的行業主要分布在公安、軍隊、交通、政府、金融、能源、大型企業、廣電等眾多領域?，F場安裝施工布局作為大屏幕拼接系統的一個重要環節，為了使其在后期的使用中達到最好的顯示效果與功能,所以在現場施工的時候，技術人員也要掌握一些基本要求。
施工前
一、現場施工人員要求
須統一穿著公司訂制的工作服，戴工號牌、帽子、手套。
二、仔細檢查施工環境是否符合以下條款
1、供電系統必須要接地良好，接地電阻小于4歐；
2、拼接單元單體功率為250W，用戶所提供的電源容量須大于2×N×250W；
3、供電系統盡可能做到三相平衡，特別是三相五線制的供電系統；
4、要求施工現場環境整潔、無塵；投影單元安裝地面平整、牢固；
5、地面最好用防靜電地板，最好是采用不反光的地面材料；
6、墻面飾板色調明快，配以較深的線條，適當部位配以吸音材料，墻面啞光為主；
7、拼接墻的工作環境溫度為20℃±5℃，相對濕度10％至70％無冷凝；
8、消防噴頭要遠離投影箱體1米左右，不能采用噴水消防頭，要用噴霧滅火劑；
9、屏幕前2-3米的范圍內不能有燈光，如果必須安裝則需要安裝獨立開關方便隨時關閉；拼接墻上不能有太陽光直接照射；
10、中央空調的出風口不能距離屏幕太近，應該有1.5米以上的距離避免屏幕因為冷熱不均變形；分體式空調不能直接對著屏幕吹風；
三、安裝人員確認所安裝的所有設備規格、型號、數量，輔料及線材的質量、數量以及工具能正常使用。（如與原定計劃有出入，及時與公司方面聯系）。
施工過程
一、布線：
將工程所需線纜布設在甲方要求位置。注意所布線纜的類型、根數與長度是否與設備相匹配，并整理好現場。
二、安裝底架：
調整好安裝位置，用螺絲將底架相互連接，用水平尺調整底架的水平度，確保底架水平擺放，最后擰緊螺絲固定底架。
三、安裝空箱體：
將最下層箱體用螺絲連接到底架上，不要擰緊。再將其箱體按要求連接擺放。按照“從左向右，從下向上”的順序調整箱體垂直平整度，可用橡膠錘子敲擊箱體連接處調整，并擰緊螺絲。
四、安裝光機：
按要求安裝所有箱體的光機部分，并固定在箱體內部。連接并整理好光機與電源及其它設備的線纜，并用扎帶所緊，要求線纜擺放合理，整體走線美觀實用。最后蓋上光機擋光板。
五、連接線纜：
按要求將所有信號、電源、控制等線纜接到對應設備上，注意線纜編號與設備編號一一對應，整理好線纜并扎緊固定。
六、安裝箱體屏幕：
在安裝屏幕前將反射鏡的保護膜撕掉，并嚴禁碰觸鏡面。按照“從左向右，從下向上”的順序調整屏幕水平及垂直平整度，并固定。
